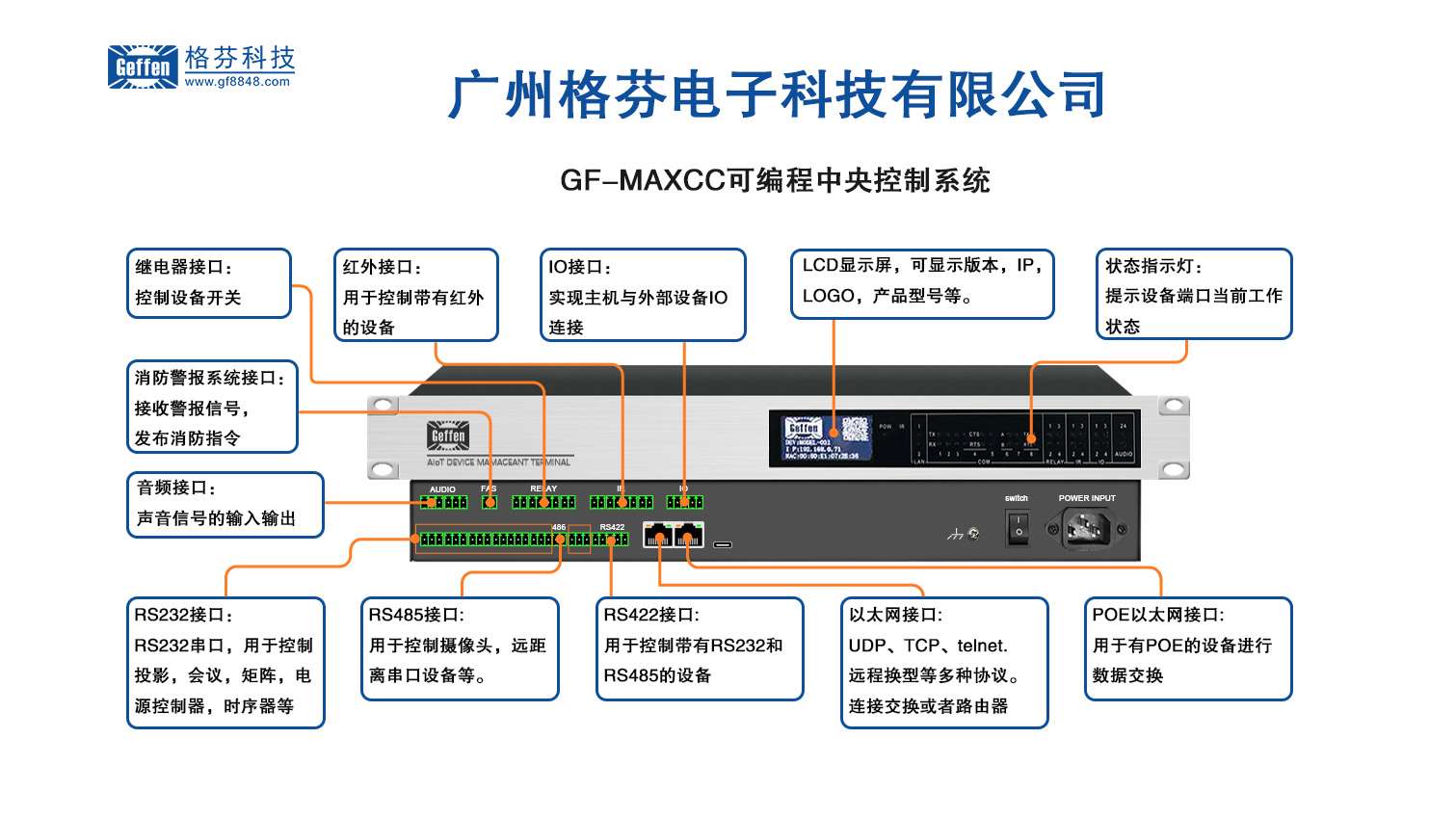

繼電器接口
-
組成：通常由多個繼電器通道組成，每個通道可以獨立控制。繼電器是一種電控制器件，有控制線圈和觸點。它通過控制線圈的電流來實現觸點的閉合或斷開，從而控制外部電路的通斷。
-
功能：主要用于控制強電設備，如燈光系統、電動窗簾、電動投影幕等。當控制主機通過程序發送指令時，繼電器接口根據指令使相應繼電器動作。例如，在會議開始時，控制主機發送開燈指令，繼電器接口使連接燈光電路的繼電器閉合，燈光亮起；會議結束時，發送關燈指令，繼電器斷開，燈光熄滅。由于繼電器能夠?qū)崿F(xiàn)弱電控制強電，有效隔離了中控系統的弱電部分和強電設備，保證了系統的安全性。
-
紅外接口
-
組成：包含紅外發射管和相關的驅動電路。紅外發射管可以將電信號轉換為紅外光信號向外發射。有些系統還配備紅外接收頭用于學習紅外信號。
-
功能：用于控制帶有紅外遙控功能的設備，如電視機、DVD 播放器、機頂盒、部分品牌的空調等。中控系統通過紅外接口發射與設備原配遙控器相同的紅外信號來實現控制。例如，在播放視頻會議內容前，通過紅外接口發送信號打開電視機，并設置到指定頻道或輸入源。同時，紅外接口的學習功能可以讓中控系統記憶新設備遙控器的紅外信號編碼，使其能夠兼容更多設備。
-
-
IO 接口（輸入 / 輸出接口）
-
組成：由數字輸入引腳和數字輸出引腳組成，每個引腳都有對應的電路進行信號處理和電平轉換。
-
功能：數字輸入引腳可連接外部傳感器，如門磁傳感器、人體紅外傳感器等。當傳感器狀態改變時，對應的輸入引腳會接收到信號，然后傳遞給控制主機。例如，當有人進入會議室時，人體紅外傳感器檢測到信號并通過 IO 輸入引腳告知控制主機，控制主機可以根據預先編程，自動開啟燈光等設備。數字輸出引腳則可用于控制一些簡單的數字設備，如小型指示燈等。
-
LCD 顯示屏
-
組成：由液晶顯示面板、背光模組和驅動電路組成。液晶顯示面板通過液晶分子的排列變化來顯示圖像和文字，背光模組提供顯示所需的光源，驅動電路負責接收控制主機的信號并控制液晶顯示內容。
-
功能：用于顯示會議中控系統的相關信息，如設備狀態、當前場景模式、時間等。例如，在屏幕上可以直觀地看到投影儀是否開啟、燈光亮度級別是多少等信息。同時，它也可以作為操作提示界面，引導用戶進行正確的系統操作，如在切換場景模式時，顯示當前正在執行的操作步驟。
-
二維碼顯示
-
組成：主要是由顯示屏（通常是小型液晶顯示屏或者電子墨水屏）和生成二維碼的控制電路組成。
-
功能：用于顯示二維碼信息，方便用戶通過移動設備掃描獲取會議相關資料，如會議議程、文件下載鏈接、設備使用說明等。也可以用于設備配對或者網絡連接設置，例如用戶掃描二維碼來連接中控系統的 Wi - Fi 熱點或者進行遠程控制設備的授權。
-
狀態指示燈
-
組成：一般是由多個發光二極管（LED）組成，每個 LED 對應不同的設備或者系統狀態。LED 的顏色和閃爍方式可以根據設計有所不同。
-
功能：直觀地顯示系統或設備的當前狀態。例如，綠色常亮的指示燈表示設備正常運行，紅色閃爍可能表示設備出現故障或者某個操作正在等待處理。比如，當投影儀正在預熱時，對應的狀態指示燈可能會以黃色閃爍，預熱完成后變?yōu)榫G色常亮。
-
消防警報系統接口
-
組成：包括信號輸入接口和聯動輸出接口。信號輸入接口用于接收來自消防警報設備（如煙霧探測器、火災報警器）的報警信號，聯動輸出接口則用于控制其他相關設備。
-
功能：當消防警報系統觸發報警時，消防警報系統接口接收到信號，控制主機可以根據預設程序進行緊急操作。例如，立即切斷所有非必要的電器設備電源（如燈光、投影儀等），同時打開應急照明設備，開啟緊急疏散廣播系統等，以確保人員安全和火災應急響應。
-
音頻接口
-
組成：有音頻輸入接口和音頻輸出接口。音頻輸入接口包括麥克風輸入接口（可能是 XLR 接口、3.5mm 接口等），用于接收來自麥克風等音頻采集設備的聲音信號；音頻輸出接口（如 RCA 接口、蓮花頭接口、3.5mm 接口等）用于連接揚聲器、功放等音頻播放設備。還可能包括音頻處理電路，用于對音頻信號進行放大、混音、均衡等處理。
-
功能：實現會議中的音頻采集和播放功能。麥克風采集發言人的聲音，通過音頻輸入接口傳入中控系統，經過處理后，再通過音頻輸出接口傳送到揚聲器播放?？梢愿鶕?jù)會議場景調整音頻參數，如調節音量大小、混音比例等，以獲得良好的聲音效果。
-
RS232 接口
-
組成：主要由發送數據引腳（TXD）、接收數據引腳（RXD）和接地引腳（GND）組成，有些還可能包括控制引腳。通過電纜連接到其他設備的 RS232 接口，進行串行通信。
-
功能：用于連接專業的音視頻設備和工業控制設備，如高端投影儀、矩陣切換器、某些品牌的攝像機等?？梢詫崿F(xiàn)對這些設備的深度控制，包括設備參數設置（如投影儀的亮度、對比度、色彩等參數）、設備狀態查詢（如查詢投影儀的燈泡使用時間）和復雜的操作（如矩陣切換器的信號源切換）。
-
RS485 接口
-
組成：具有差分信號傳輸?shù)奶攸c，由 A、B 兩根信號線和一根地線組成?？梢栽诳偩€上連接多個設備，通過地址碼來區分不同設備。
-
功能：主要用于長距離、多設備的通信。在一些大型會議系統中，可用于連接多個分布式的設備，如多個攝像頭或者分布式的音頻處理器。它能夠?qū)崿F(xiàn)高速、穩定的通信，傳輸距離較遠，一般可達千米級別，且抗干擾能力強。
-
RS422 接口
-
組成：同樣是基于差分信號傳輸，有發送正（TX +）、發送負（TX -）、接收正（RX +）、接收負（RX -）四根信號線和一根地線，比 RS232 接口具有更高的傳輸速度和更遠的傳輸距離。
-
功能：適用于對通信速度和距離要求較高的設備連接。例如，在大型會議場館中，用于連接遠程的舞臺設備控制系統或者遠距離的視頻信號傳輸設備，確保穩定、高效的通信。
-
以太網接口
-
組成：通常是 RJ45 接口，內部連接到網絡控制器，支持 10/100/1000Mbps 等不同的傳輸速率。
-
功能：實現中控系統的網絡連接。通過以太網接口，中控系統可以接入局域網或互聯網。這樣可以進行遠程控制，例如，用戶可以在辦公室或者其他地方通過手機或電腦上的軟件，遠程操作會議室內的設備。同時，也方便系統進行軟件更新、設備管理和數據傳輸，如上傳或下載會議記錄等。
-
POE 接口（以太網供電接口）
-
組成：在以太網接口（RJ45）的基礎上，集成了電源供應功能。通過網線同時傳輸數據和電力。
-
功能：為支持 POE 的設備（如部分網絡攝像頭、無線接入點等）提供電力和網絡連接。這樣可以減少布線復雜性，因為不需要為這些設備單獨鋪設電源線，只要有一根 POE 網線即可實現設備的供電和聯網，特別適用于需要靈活安裝設備的會議場所。
