1. 概要
AES 的三個標準采樣率是 32kHz、44.1kHz、48kHz，演播室應用優先選擇48kHz 取樣且時鐘同步于視頻信號的音頻，本文為 48kHz 同步音頻。它同時提供2 個聲道的音頻數據，量化精度多采用 20 比特或者 24 比特，不僅僅能夠單獨的 傳輸單聲道或者立體音頻信息，同時也能夠附帶時鐘基準信號與相關輔助信息等。
2. 標準

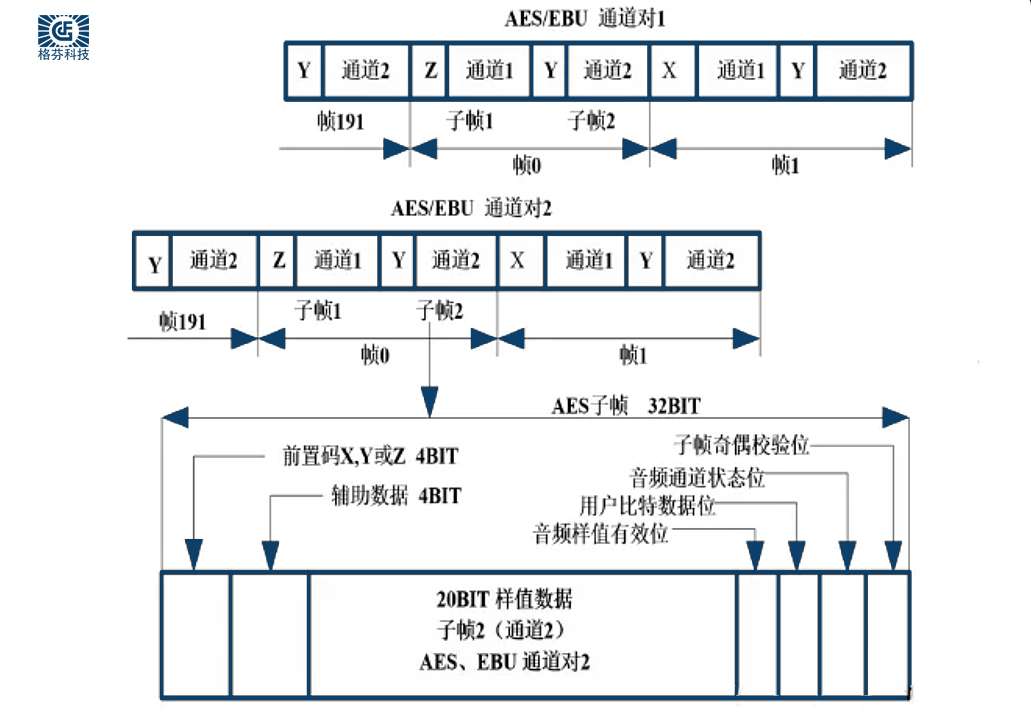

AES 結構如下圖所示。在 AES 中，音頻以通道對的形式存在。一個子幀包含有 32bits 數據排列在下面的格式中。2 個子幀構成一幀，192 幀又構成一塊。子幀是音頻編碼打包過程中最小的單位，下面具體分析子幀構成。
子幀一共有 32 個時隙，前四個時隙 0-3 含有 3 個前置碼，分別是前置碼 X、
前置碼 Y 和前置碼 Z。
（1）前置碼 X：表示除第一幀以外剩下幀傳輸?shù)拈_始標志。
（2）前置碼 Y：表示一個通道對中第二個通道的子幀傳輸?shù)拈_始標志。
（3）前置碼 Z：表示由 192 個幀組成的音頻塊中的第一幀傳輸?shù)拈_始標志，每個塊有且只出現一次。
前置碼的作用是識別和同步音頻塊、音頻幀和子幀的。AES 音頻是采用雙相位標志編碼的，而前置碼則采用不同于雙相位標志編碼的特殊編碼方式以消除出現類似前置碼數據的狀態。這樣一來消除了相似數據代替前置碼而引發數據錯誤打包等混亂情況。提高了數據傳輸?shù)姆€(wěn)定性和安全性。
4-7 bit 四個時隙包含一些外加輔助信息，24bit 量化的編碼時就會用到這四位。輔助信息可以包含多方面內容，比如一些質量要求不高的額外音頻通話通道。如果不予以利用的話，只需直接置 0 即可。
8-27 bit 一共有 20 個時隙，從最低位 LSB 到最高位 MSB，這 20 位為純音頻數據，不含其它類型信息。
28-31 bit 為最后 4 個時隙，一個包含 4 個不同的狀態位。
用戶數據比特位 U：它是一種預留輔助位，使用者可以根據自身的設計要求使用此位，最大優點是可以被隨意占用而不影響音頻傳輸。該位初始默認為 0，用戶也可以將自己公司信息用 U 表現出來。
聲道數據狀態比特位Ｃ：AES 是可以傳輸單聲道或者雙聲道音頻的。就雙聲道而言，任意單個音頻塊中的子幀 1 和子幀 2 的聲道狀態是各不相同的。C 一般囊括的信息有：左右聲道的數量，采樣頻率，時間編碼，取樣字的長度等。通常由 C 來表達通道的一些狀態信息
極性比特位 P：也被稱作奇偶校驗位，當音頻傳輸中出現誤碼時，它會對除前置碼以外所有數據進行校驗，一般情況下設置成指示偶數極性，指示偶數 0或偶數 1 的位數。
有效數據比特位 V：它是一種判斷指示標志位。系統判斷接收的數字音頻數據能不能轉換為 PCM 編碼的模擬音頻信號。若是可以轉化則該位置 1，反之置 0。置 0 時接收端將會自動將其屏蔽。

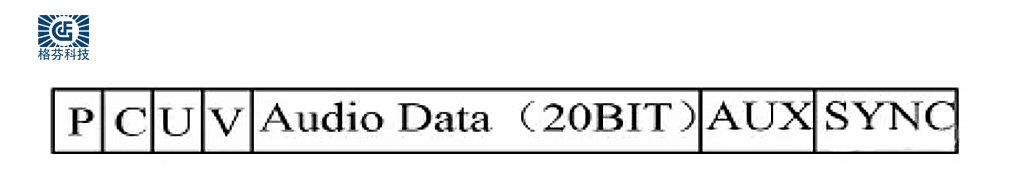

一個完整的子幀如下 所示。
