●UMPlatform界面介紹

(1) 當前UMPlatform軟件版本
(2) 節點類型選項：軟件區分輸入、輸出和其它節點的參數修改
(3) 掃描：點擊后廣播查詢數據，收到廣播信息的節點會返回節點信息。
(4) 重啟：對當前輸入/輸出選中的設備進行重啟。部分參數修改后或升級后需要重啟。
(5) 全選：選擇所有輸入節點或輸出節點
(6) 反選：對已選擇的節點進行反選擇

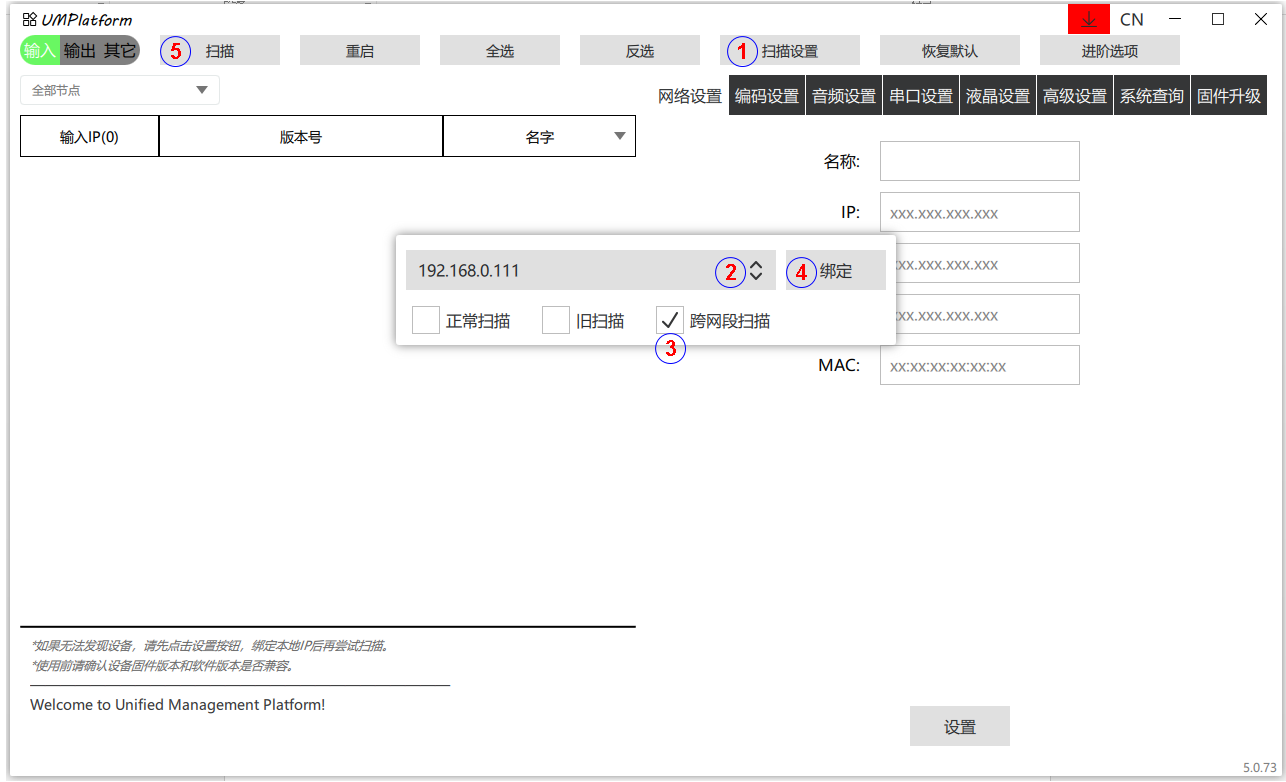

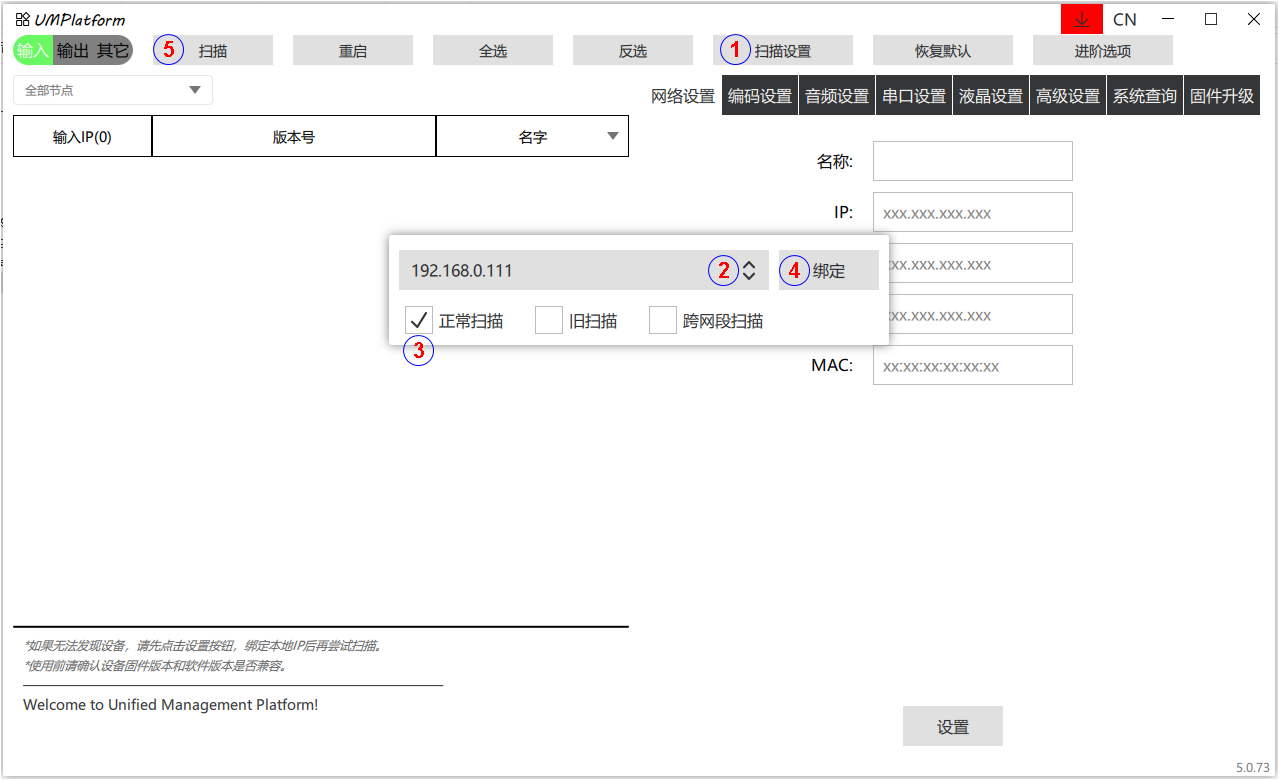

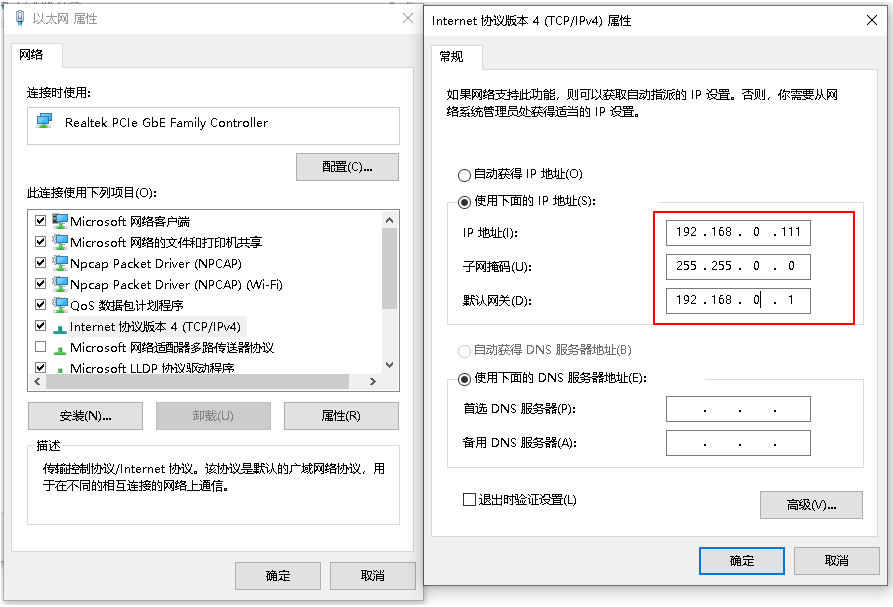

(7) 掃描設置：選擇本地網絡IP，設置掃描方式。同網段可修改參數，跨網段掃描目的是發現設備。掃描到目標IP后，把本地網絡IP設置與目標IP同網段，從而達到可修改參數。
(8) 恢復默認：恢復節點部分參數，除了網絡設置，液晶設置外的其它參數設置。
(9) 進階選項：主要設置一些非常用和高級參數，密碼 =（當前年+月+日）
(10) 軟件升級路徑：綠色標識可下載升級版本，需要結合當前節點版本使用，建議聯系格芬技術工程師推薦下使用。
(11) 節點帥選功能：主要用于不同設備型號進行帥選，用于升級。
(12) 節點列表：點擊輸入IP，可以進行IP排序。可查看當前版本號。
(13) 點擊可以查看名字，外接設備、主從、產品名稱（型號）、接入分辨率信息

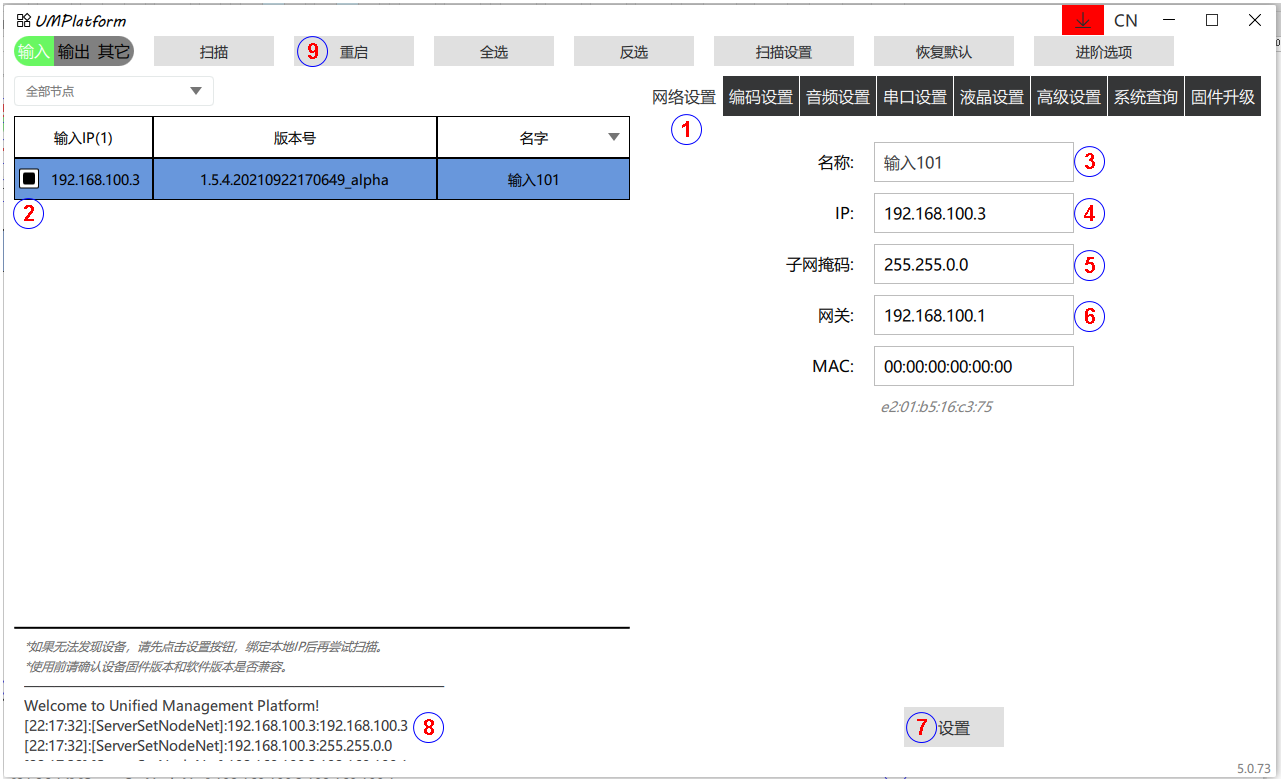

(14) 節點設置選項：包括網絡參數、編解碼設置，音頻設置，液晶設置，高級設置等
(15) 設置：修改參數后，需要點擊設置，根據17的提示信息判斷是否需要重啟
(16)信息提示區：修改參數會有信息提示

●輸入節點參數設置

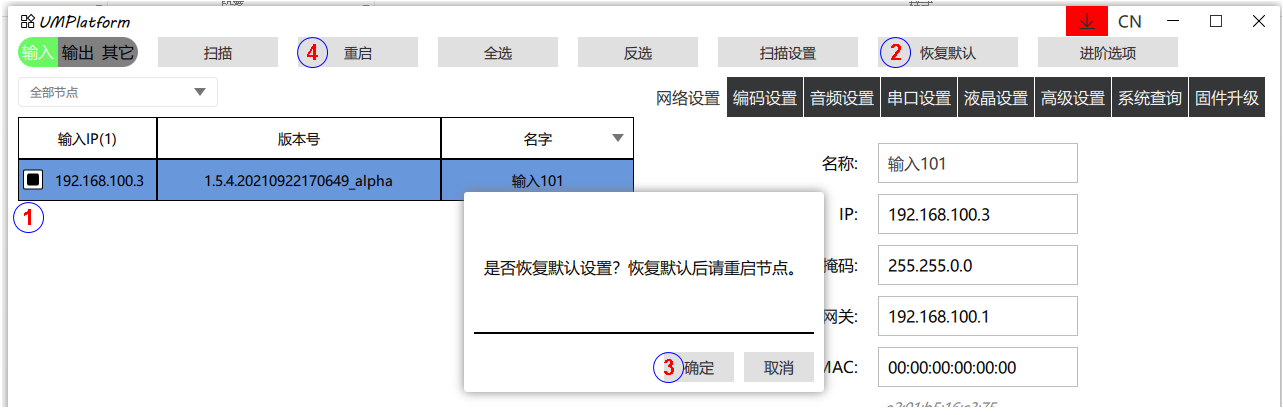

第一步：如果是新加入節點，請先恢復默認。
第二步：音頻輸入模式設置
檢查節點參數，音頻輸入模式根據實際情況設置HDMI輸入還是3.5mm（3pin鳳凰端子）輸入。其他參數無需修改。

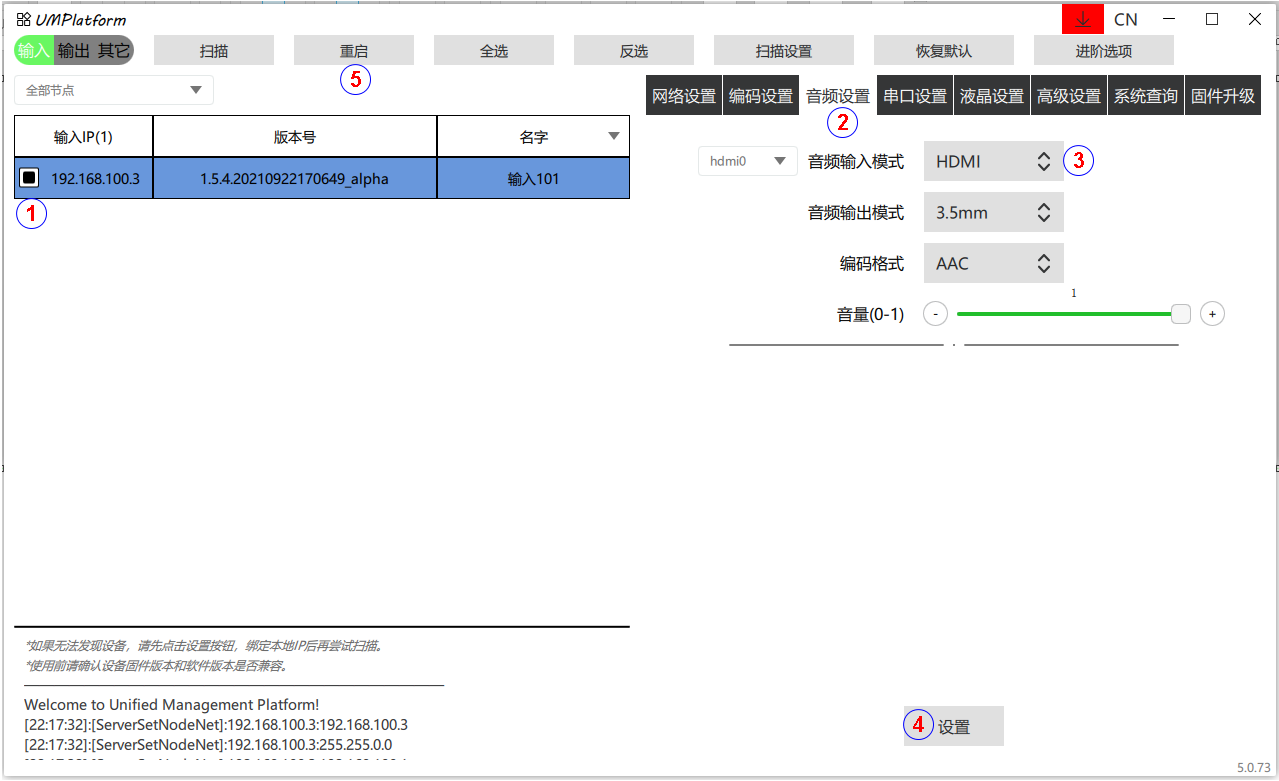

HDMI輸入設置如下圖所示，其它參數不要修改

3.5mm（3pin鳳凰端子）輸入設置如下圖所示，其它參數不要修改。

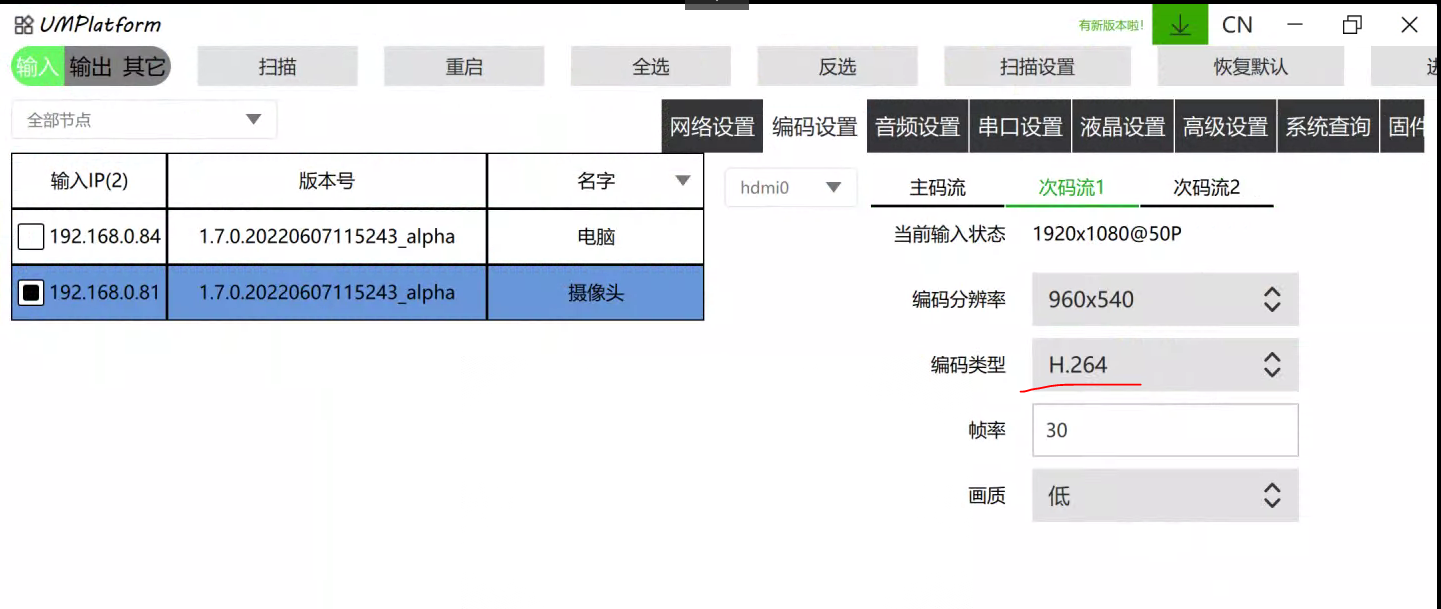

第三步：輔流設置為H.264

●KVM輸入節點設置
此步驟是基于設置節點名稱和IP信息的基礎上進行。

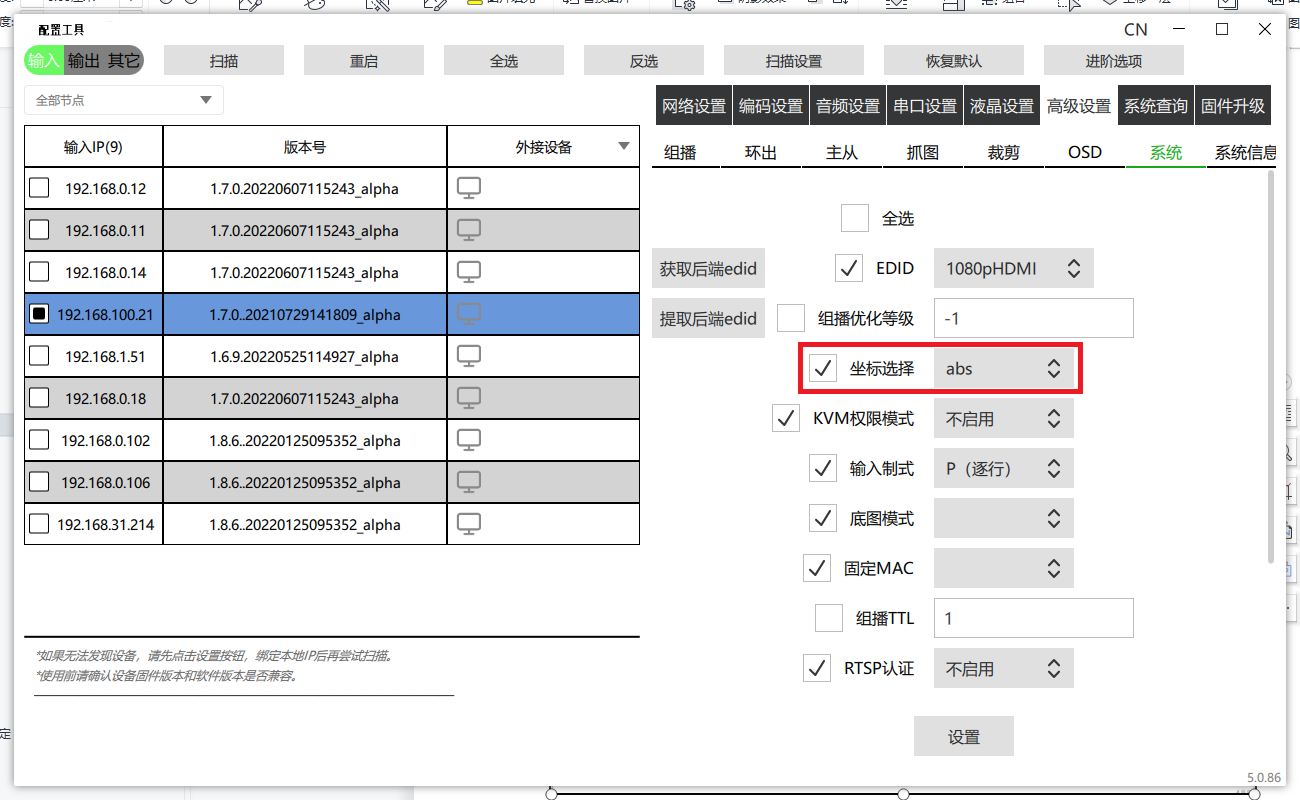

(1) WINDOWS系統KVM控制接入?yún)?shù)設置
輸入節點-高級設置-系統-坐標選擇-abs，重啟生效。此參數出廠默認就是abs（rel-相對模式、abs-絕對模式）

(1) 擴展屏和非WINDOWS系統KVM控制接入?yún)?shù)設置
輸入節點-高級設置-系統-坐標選擇-rel，重啟生效。（rel-相對模式、abs-絕對模式）

●輸出節點的一般參數設置
第一步：音頻設置
根據現場的音頻輸出模式選擇HDMI輸出或者3.5mm（3pin鳳凰端子）輸出。同時把音量調整到最大（0）。其他參數不用修改。

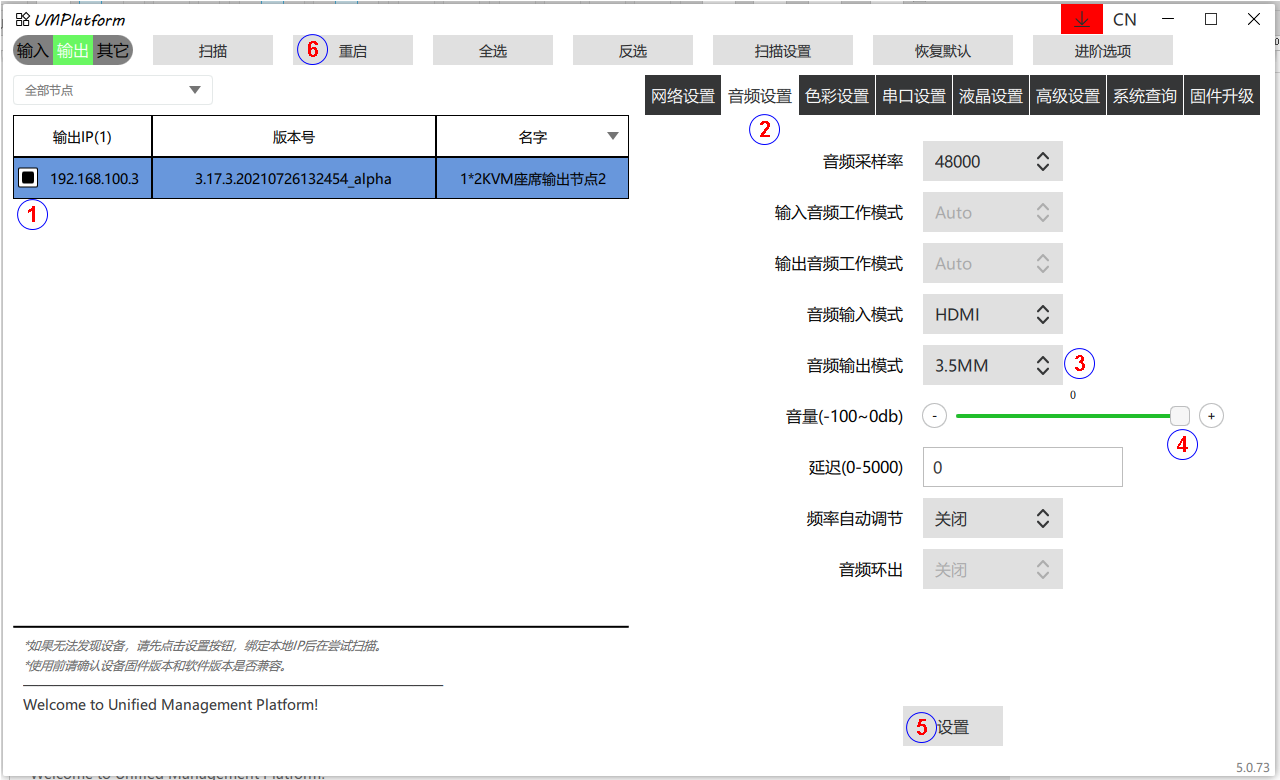

3.5mm 3pin鳳凰座外嵌，輸出設置如下圖所示，把音量調整到最大（0）。其他參數不用修改

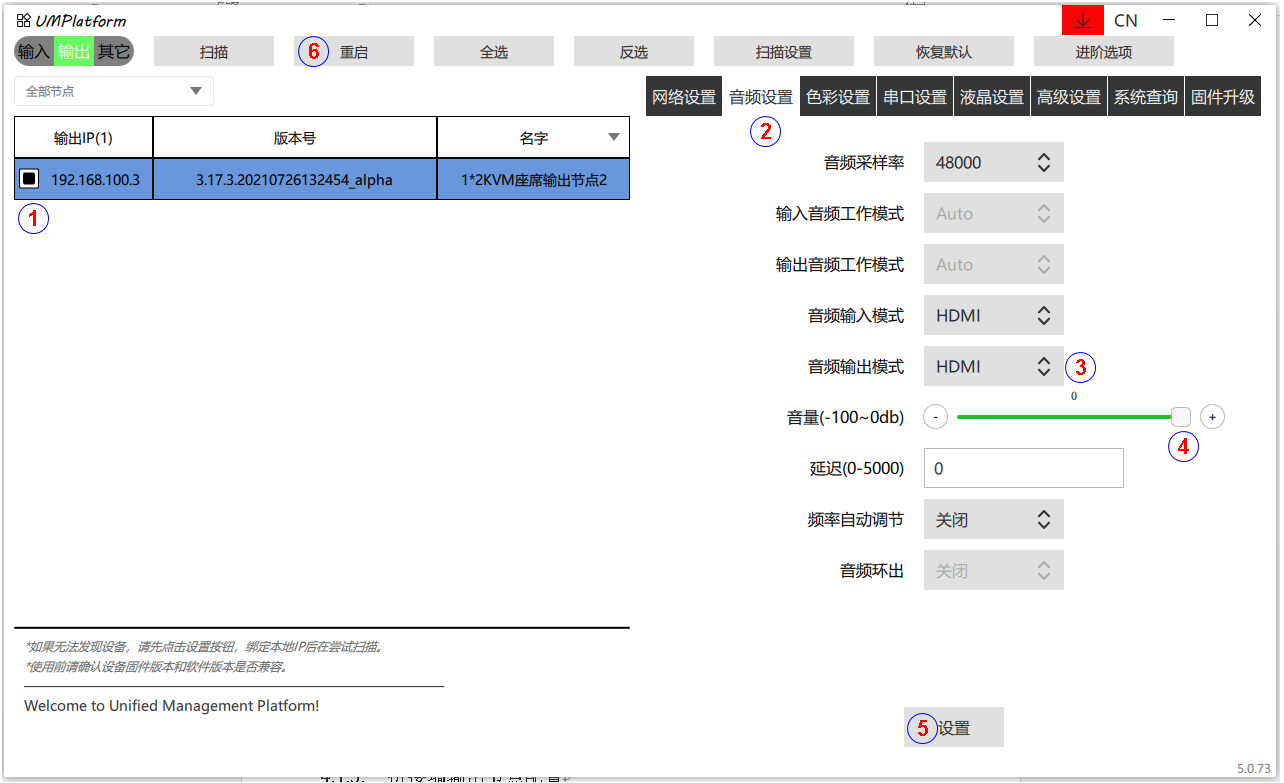

HDMI輸出設置如下圖所示，把音量調整到最大（0）。其他參數不用修改。

第二步：協議版本設置

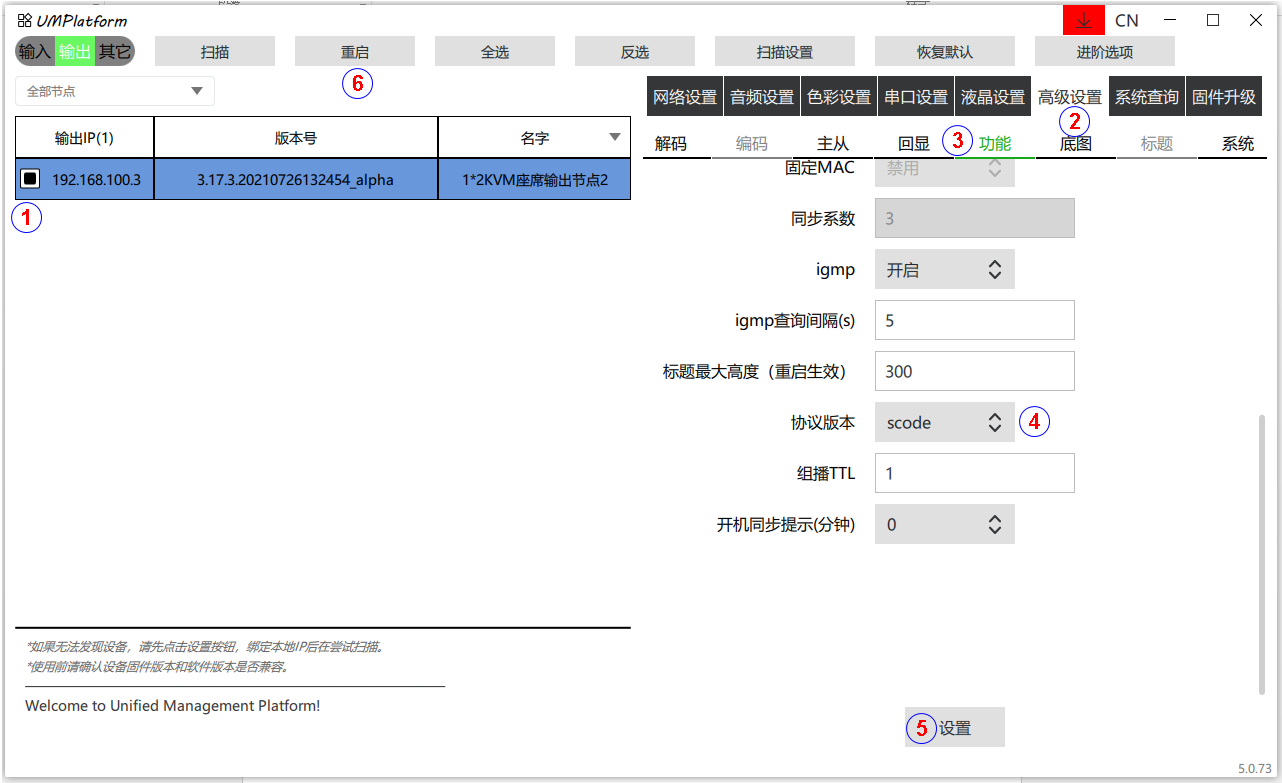

檢查和設置高級設置-功能（協議版本）為SCODE。

拼接墻輸出節點配置
主要根據顯示屏進行輸出分辨率進行配置，默認輸出分辨率為1080P@60Hz。
支持1080P@60、1080P@30、1440x900@60、1280x1024@60、720P@60、1024x768@60和自定義。
其他參數無需修改

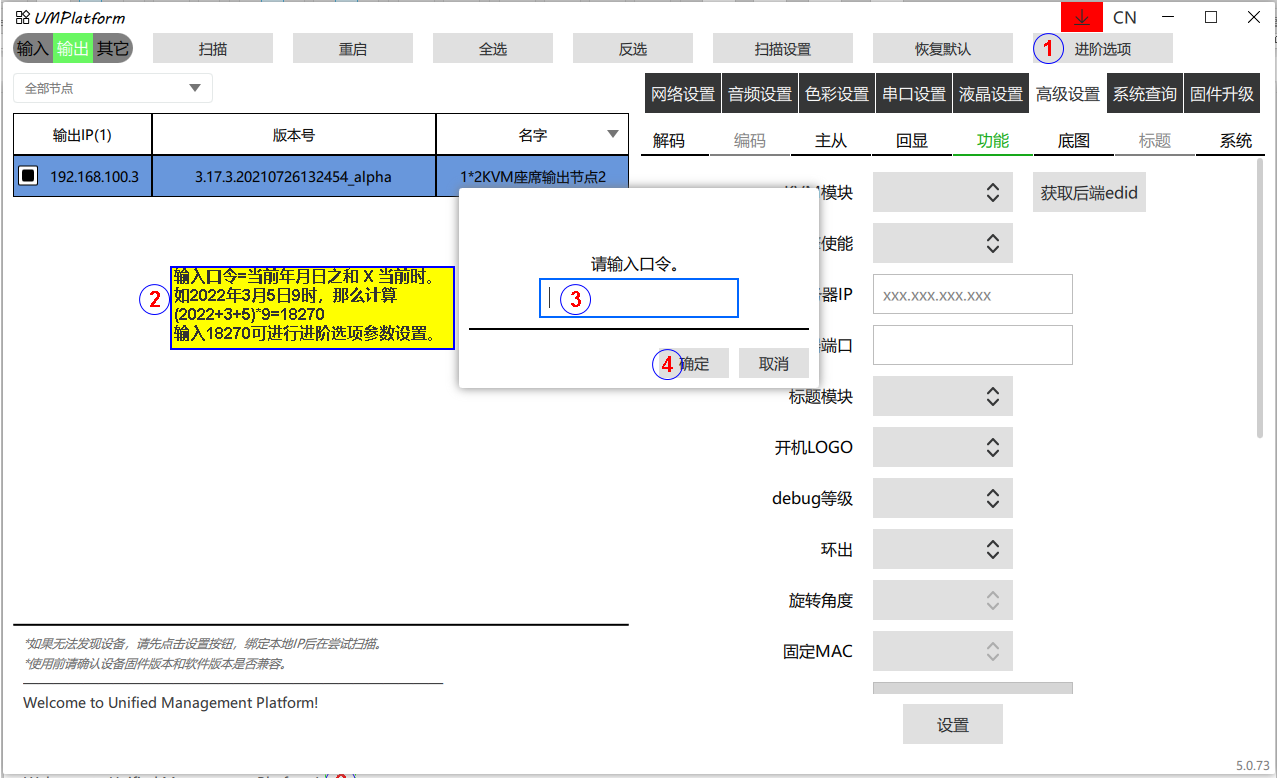

第一步：進入進階選項模式，進入方法參見4.1.2的第七步
輸出分辨率屬于進階選項參數設置范圍，需輸入動態口令才能進行設置。
第二步：分辨率輸出設置

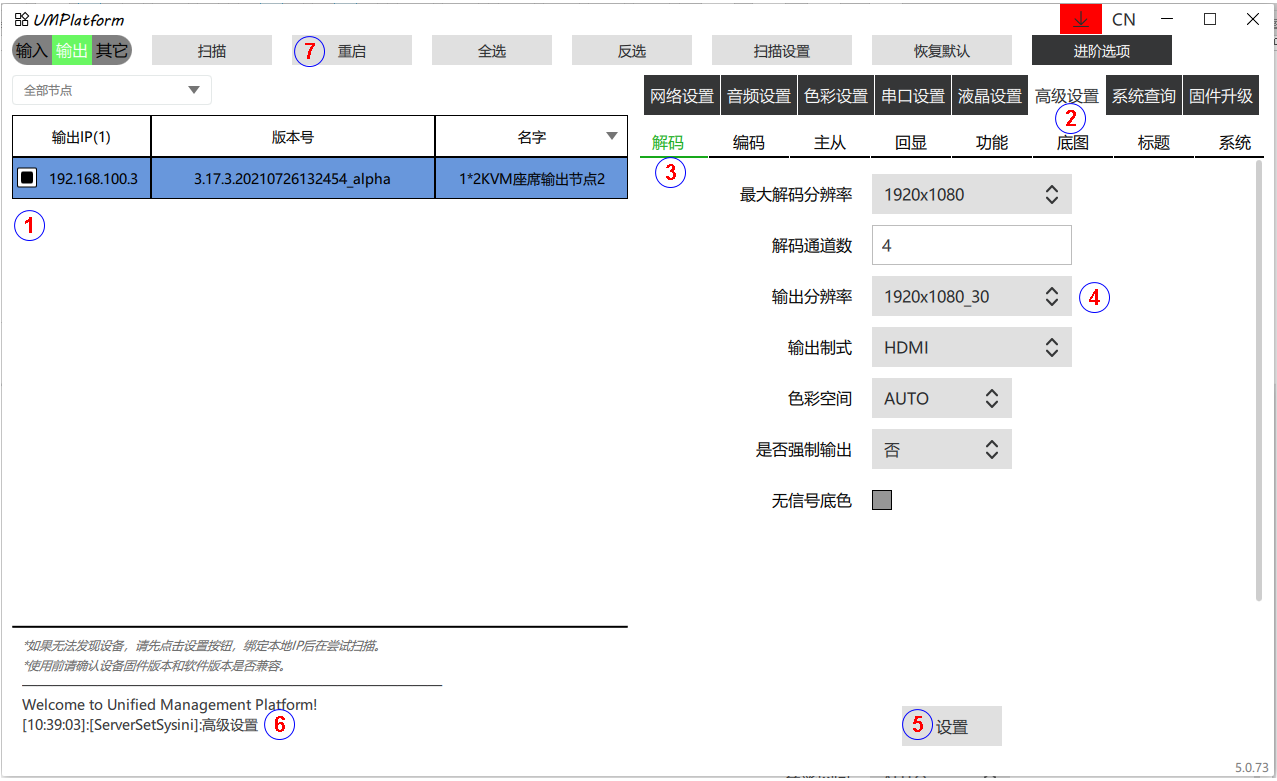

選擇輸出分辨率或者自定義分辨率，不能超過1080P@60，解碼通道數設置為4。設置步驟如下圖所示

●KVM坐席輸出節點配置
?  主要增加開啟KVM功能

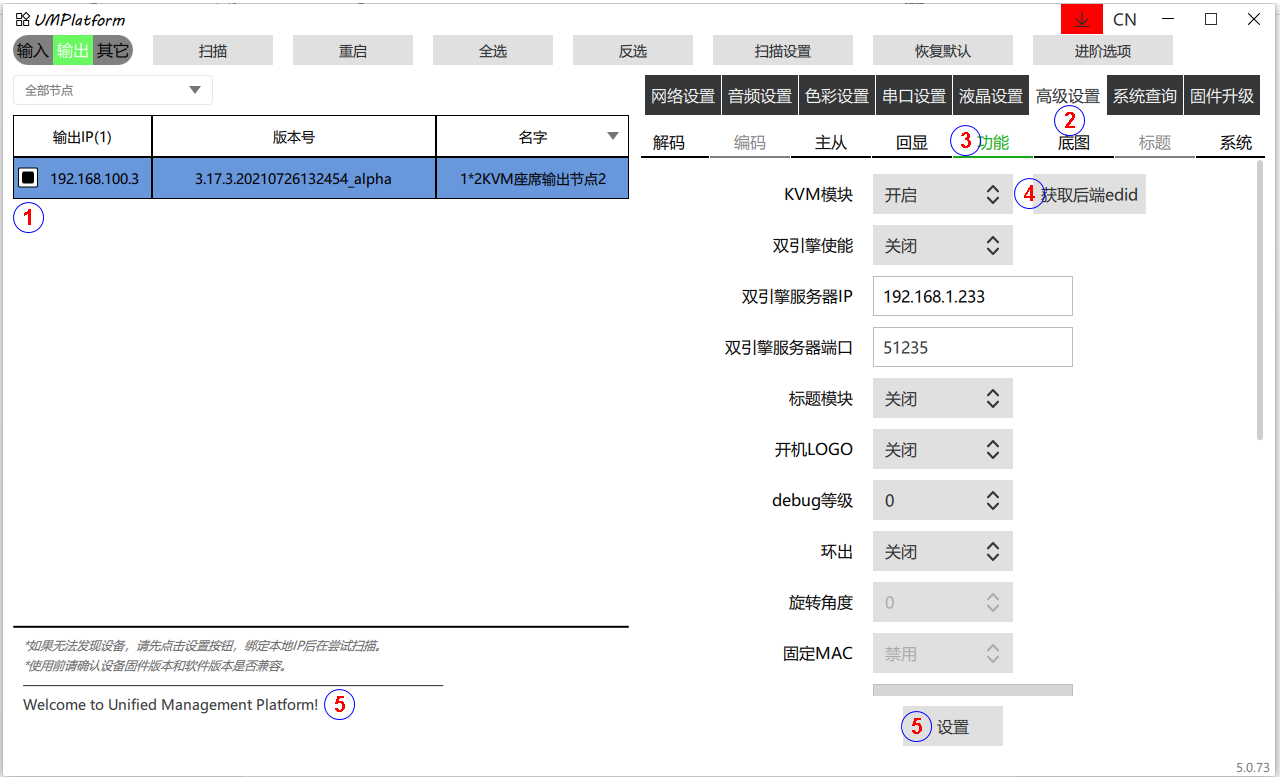

第一步：高級設置-功能-KVM模塊開啟設置

第二步：開啟后需要完全掉電重啟，就是此節點的所有接線全部拔掉再逐一接回去。

● 轉發輸出節點配置
? 功能作用：是實現RTSP流實現客戶端可預覽和產生組播流給到系統上所有輸出節點。
? 在4.1.4基礎上進行即可。
? HDMI接口無需接輸入輸出。
? 參考4.2.5 RTSP視頻流接入

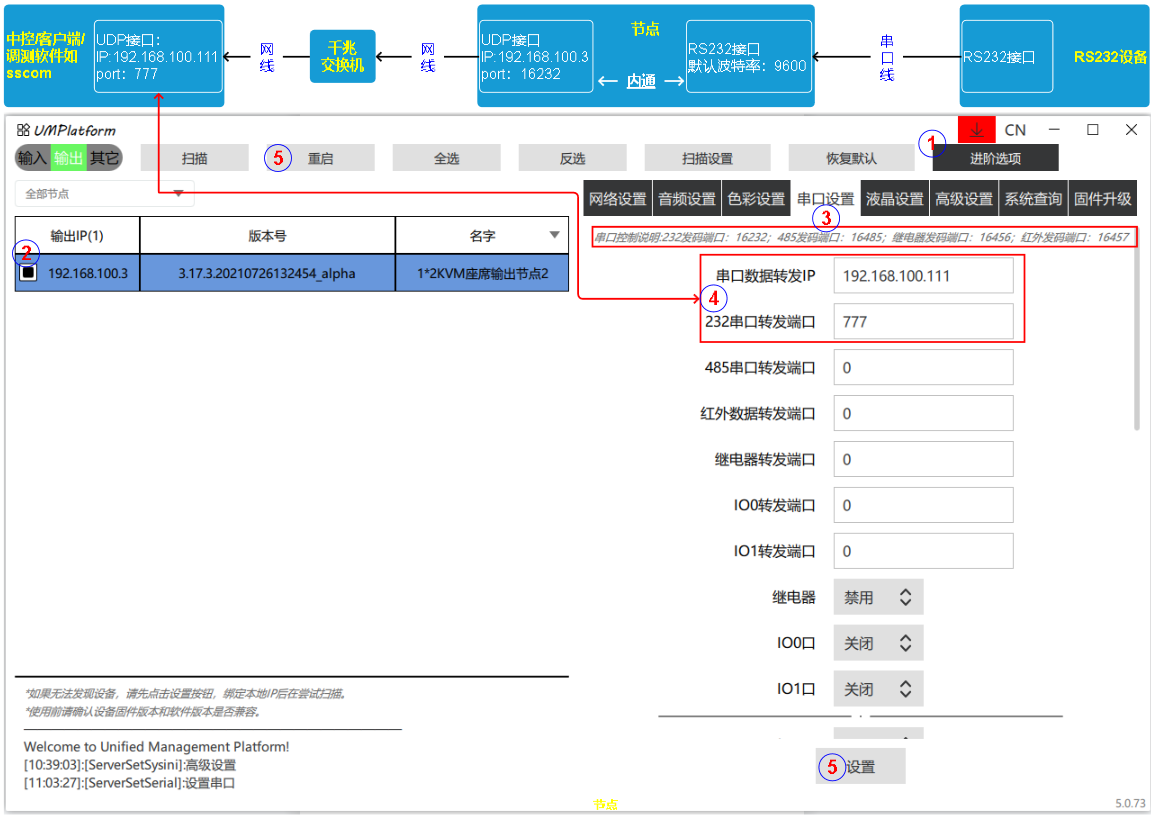

●RS232串口透?jìng)髋渲?/strong>
? 功能作用：是同個RS232接口對接第三方設備
? 與音視頻無關，指定設備IP和端口與網絡透?jìng)髦噶?br /> ? RS232串口波特率支持2400、4800、9600、15200、38400和115200。
? 與網口透?jìng)鳎С諹DP協議，網絡通信端口為16232。節點收到16232端口指令數據直接透?jìng)鹘oRS232串口發送出去。
? 根據實際需要對接第三方設備進行配置
第一步：進入進階選項，進入方法參見4.1.2。
第二步：確定網絡和串口的接口參數
第三步：網口接收指令通過串口發送指令給RS232設備，參數設置如下

第四步：RS232設備發送串口指令，節點收到串口指令通過網絡轉發給網絡設備，參數設置如下。例：網絡設備IP和端口192.168.100.111:777。

● IR/IO接口配置
? 節點支持IR 38K紅外透?jìng)?br /> ? 支持IO接收和發送功能
? IR和IO功能二選一
? 接口定義如下
標注 1 信號口
標注 2 供電口
標注 G 接地

●IR使用接收

（1）所需配套設備紅外學習接收棒

連接接收棒，接線方式IR接IO_0口（3pin左側接口），電壓接IO_1口（3pin中間接口），GND接GND（3pin右側接口）
